¿Se puede reemplazar un solo cilindro? Guía de cilindro de motocicleta

¿Se puede reemplazar un solo cilindro en una motocicleta?

La respuesta corta es sí: puede reemplazar un solo cilindro de motocicleta, y para las bicicletas de un solo cilindro en particular, este es uno de los trabajos de motor más sencillos que puede realizar un mecánico o taller experimentado. Ya sea que se trate de un orificio rayado, un cañón agrietado o un desgaste severo que el bruñido ya no puede reparar, cambiar el cilindro es una ruta de reparación bien establecida. En las motocicletas de varios cilindros, se aplica el mismo principio: los cilindros individuales se pueden reemplazar sin tener que desmontar ni reconstruir todo el motor, aunque la complejidad aumenta con el número de cilindros involucrados.

Dicho esto, "puedes" y "deberías" son dos preguntas diferentes. La decisión de reemplazar versus reparar un cilindro de motocicleta Depende del tipo de daño, el material del cilindro, si todavía hay pistones de gran tamaño disponibles y su presupuesto. Esta guía explica todo lo que necesita saber antes de sacar el cañón de su bicicleta.

¿Qué es un cilindro de motocicleta y para qué sirve?

El cilindro de la motocicleta, a veces llamado cilindro, es la carcasa central de la cámara de combustión del motor. Proporciona el orificio sellado en el que el pistón sube y baja, convirtiendo la ignición del combustible en movimiento mecánico. En un motor de cuatro tiempos, esto ocurre una vez cada dos revoluciones del cigüeñal. En un motor de dos tiempos, la combustión se produce en cada revolución, lo que genera una tensión térmica y mecánica significativamente mayor en las paredes del cilindro.

Los cilindros suelen estar fabricados de hierro o aluminio. Los cilindros de hierro fundido son más fáciles de perforar cuando están desgastados porque se puede quitar material y agrandar el orificio para aceptar pistones de gran tamaño. Los cilindros de aluminio son más livianos y disipan el calor de manera más eficiente, pero requieren un revestimiento interior endurecido, ya sea una manga de hierro fundido o un revestimiento de Nikasil (carburo de níquel y silicio), para sobrevivir a la fricción de un pistón en movimiento. Esta distinción es muy importante a la hora de decidir si reparar o reemplazar el cilindro.

Un motor de motocicleta monocilíndrico contiene exactamente uno de estos cilindros, con un pistón, un juego de aros y una cámara de combustión. Esta simplicidad es una de las razones por las que las bicicletas monocilíndricas son bien consideradas por su facilidad de mantenimiento: solo hay un cilindro con el que lidiar cuando algo sale mal.

Señales de que el cilindro de su motocicleta necesita ser reemplazado

Antes de comprometerse a reemplazar el cilindro completo, debe diagnosticar correctamente el problema. Varios síntomas apuntan directamente al desgaste o daño del cilindro, y las pruebas de diagnóstico adecuadas pueden indicarle si un bruñidor lo solucionará o si un cilindro nuevo es la única opción práctica.

Pérdida de compresión

Una prueba de compresión es la primera herramienta a la que recurrir. Retire la bujía y enrosque un manómetro. Con el acelerador completamente abierto, haga girar el motor hasta que la lectura del medidor se estabilice. La mayoría de los motores monocilíndricos de cuatro tiempos saludables deben leer entre 120 y 180 psi, según las especificaciones del fabricante; consulte el manual de servicio para conocer el rango exacto. Una lectura significativamente por debajo de las especificaciones indica una fuga interna.

Continúe con una prueba de compresión húmeda: rocíe una pequeña cantidad de aceite de motor en el cilindro a través del orificio de la bujía y repita la prueba. Si la compresión aumenta más del 20%, los anillos de pistón desgastados son probablemente los culpables. Si las lecturas siguen siendo las mismas con y sin aceite, el problema radica en las válvulas o en la junta de la culata, no en el cilindro en sí.

Paredes del cilindro rayadas o dañadas

Las marcas verticales en las paredes del cilindro, visibles como rayas brillantes y paralelas que recorren el orificio, son el indicador más definitivo de daño en el cilindro. Las marcas generalmente se deben a fallas de lubricación, ingestión de desechos o colapso de los anillos del pistón. A veces, las marcas leves se pueden solucionar con una pulidora para restaurar el patrón de rayado que los anillos necesitan para sellar correctamente. Las marcas profundas, o marcas que se extienden a través de un revestimiento de Nikasil hasta el material base de aluminio, casi siempre requieren un cambio de revestimiento o un reemplazo total del cilindro.

Desgaste excesivo del orificio

A lo largo de decenas de miles de millas, incluso el diámetro interior de un cilindro en buen estado se desgasta más allá de su tolerancia. Utilice un calibre de orificio o un calibre de presión con un micrómetro para medir el diámetro del orificio en la parte superior, media e inferior de la zona de recorrido del pistón. Compare sus medidas con la especificación de diámetro estándar en el manual de servicio. Si el desgaste excede el límite de servicio del fabricante (normalmente entre 0,05 y 0,10 mm más allá del diámetro interior estándar en la mayoría de los cilindros japoneses individuales), el cilindro necesita atención.

Daño visible en el pistón

Los daños en el pistón y los daños en el cilindro suelen ir juntos. Las picaduras o la erosión en la corona del pistón debido a la detonación, las áreas derretidas debido al funcionamiento pobre o las marcas verticales en el faldón debido a la contaminación por suciedad sugieren que el orificio también ha sufrido daños. Al inspeccionar un cilindro, siempre retire e inspeccione el pistón al mismo tiempo.

Consumo persistente de petróleo o humo azul

Si su motocicleta quema aceite constantemente y emite humo azul por el escape, y los nuevos anillos de pistón no logran resolverlo, es posible que el orificio se haya desgastado más allá del punto en que los anillos pueden sellar eficazmente. Un barril que ya no es redondo (una condición llamada "fuera de ronda") no mantendrá un sello de anillo adecuado, independientemente de qué tan nuevos sean los anillos.

Reparar o reemplazar: cómo decidir

No es necesario reemplazar todos los cilindros de motocicleta dañados. En muchos casos, el cañón se puede restaurar mediante mecanizado o rechapado a una fracción del costo de una pieza nueva. Las variables clave son el material del cilindro, el tipo de revestimiento y la gravedad del daño.

Para los cilindros de hierro fundido, volver a perforar para aceptar un pistón de gran tamaño (generalmente disponible en incrementos de 0,25 mm, 0,50 mm y 1,00 mm sobre el stock) es una reparación comprobada y rentable. El orificio se mecaniza con precisión y luego se pule para producir el acabado superficial que necesitan los anillos. Ahorrar un 50 % o más en comparación con la compra de un cilindro nuevo es realista cuando el reperforado es una opción.

En el caso de los cilindros de aluminio recubiertos de Nikasil, la situación es diferente. Una vez que Nikasil se ve comprometido, no se puede simplemente volver a perforar el aluminio desnudo: el material de base blando no sobrevivirá sin un revestimiento endurecido. Los servicios de rechapado pueden quitar y volver a aplicar Nikasil por aproximadamente entre 150 y 400 dólares por cilindro, pero sólo cuando el daño no ha penetrado tan profundamente que la base de aluminio esté estructuralmente comprometida. Si es así, el reemplazo es el único camino.

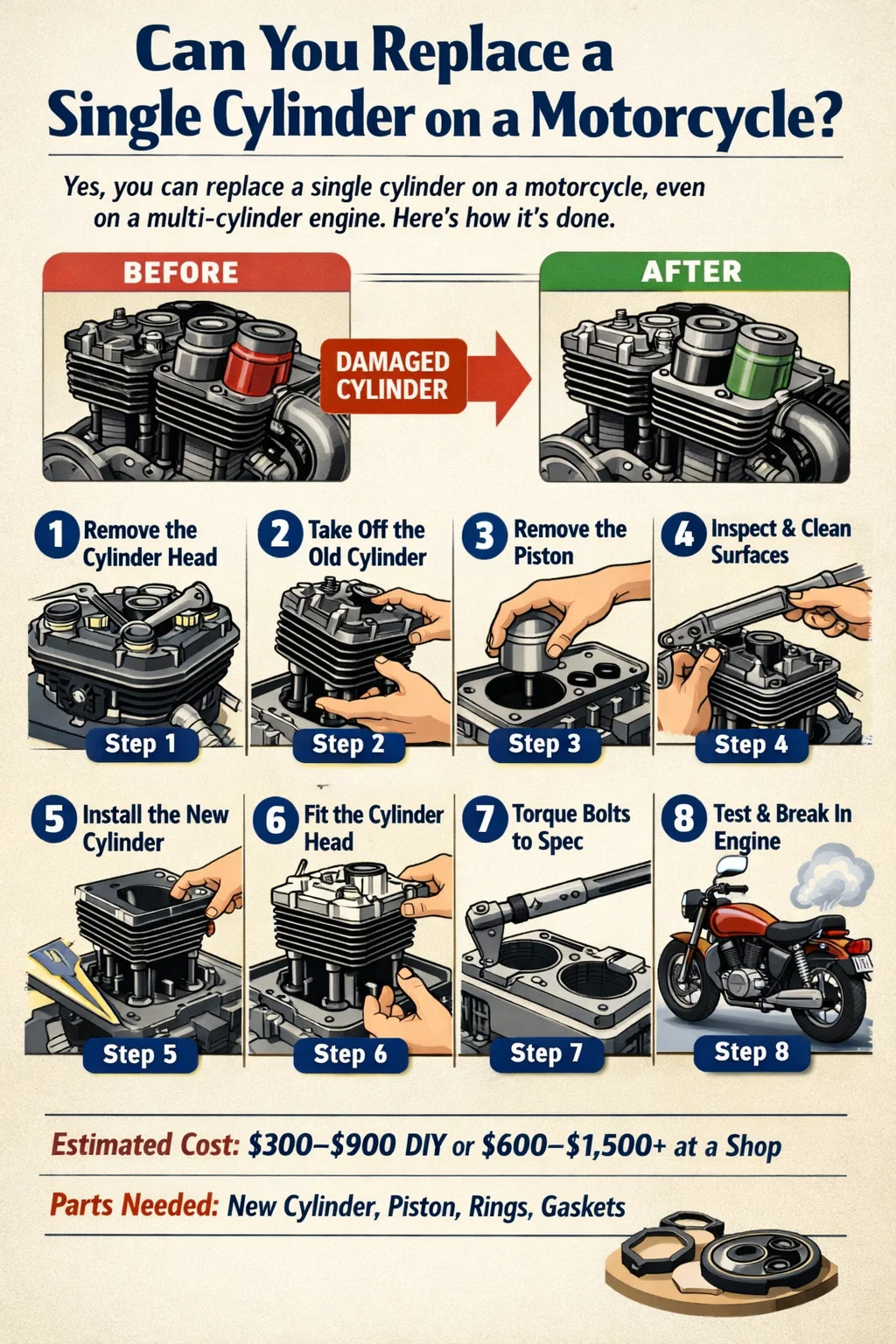

Cómo reemplazar el cilindro de una motocicleta: descripción general paso a paso

El reemplazo del cilindro de una motocicleta, ya sea en un motor monocilíndrico o en un cilindro de una bicicleta multicilíndrica, sigue la misma secuencia general. En una motocicleta de un solo cilindro, el trabajo es más accesible porque no hay cilindros adyacentes con los que trabajar, lo que lo convierte en un proyecto realista para un mecánico doméstico competente con las herramientas adecuadas.

Lo que necesitarás

• Manual de servicio específico para tu modelo de motocicleta.
• Llave dinamométrica y juego de vasos completo.
• Compresor de aros de pistón
• Calibre de orificios o calibre de presión con micrómetro
• Rascador de juntas y disolvente de limpieza.
• Cilindro de repuesto, junta de base y junta de culata
• Nuevo pistón y anillos adaptados al tamaño del cilindro de repuesto.
• Aceite de motor y refrigerante (si está refrigerado por líquido)

Paso 1: drenar los líquidos y preparar el motor

Con el motor completamente frío, drene el aceite del motor. En motocicletas refrigeradas por líquido, drene también el refrigerante. Si es posible, déjelo toda la noche para que el líquido residual se drene completamente de todos los conductos. Asegure la motocicleta sobre un caballete central o un caballete paddock para que no se pueda mover durante el trabajo.

Paso 2: retire el sistema de escape y la culata

Afloje todos los pernos del tubo colector de manera gradual y uniforme; nunca retire completamente un perno antes de aflojar los demás, ya que esto ejerce una tensión desigual en la cabeza. Retire el cabezal de escape. Desconecte todas las conexiones eléctricas en la culata (como el sensor de temperatura del refrigerante), luego retire los pernos de la culata en la secuencia inversa que se muestra en el manual de servicio. Los pernos de cabeza en la mayoría de los individuales se quitan en forma de cruz o espiral. Levante la culata, teniendo cuidado de no dejarla caer sobre el orificio expuesto del cilindro.

Paso 3: Retire el cilindro del cilindro

Con la cabeza quitada, el cilindro se mantiene en su lugar mediante tuercas o espárragos de base que se enroscan en el cárter. Retire estos sujetadores con cuidado y observe sus posiciones; en algunos motores, los pernos tienen diferentes longitudes. Levante el cañón hacia arriba para sacarlo del pistón. A medida que la parte inferior del cilindro salga de los anillos del pistón, apoye el pistón de modo que la biela no golpee contra la boca del cárter. Envuelva la abertura del cárter con un trapo limpio para evitar que caigan residuos.

Paso 4: quitar el pistón

Retire con cuidado los anillos del pistón extendiendo cada uno lo suficiente para deslizarlos fuera de la corona; una extensión excesiva los agrieta. Retire los anillos de seguridad (circlips de muñequera) del orificio del pasador del pistón. Estos están bajo tensión de resorte y pueden volar por el taller si no se controlan. Utilice una herramienta de extracción del pasador del pistón o un punzón adecuado para empujar el pasador hacia afuera y separar el pistón de la biela. Inspeccione el cojinete del extremo pequeño (el cojinete de agujas en la parte superior de la biela) y reemplácelo si hay alguna aspereza o juego.

Paso 5: Limpiar e inspeccionar todas las superficies de contacto

Raspe la superficie de la base del cárter y la parte inferior de la culata para limpiar completamente todo el material de junta viejo. Cualquier residuo impedirá que las nuevas juntas sellen correctamente. Compruebe que la superficie de contacto del cárter no esté deformada utilizando una regla. En la culata, limpie la cámara de combustión e inspeccione si hay grietas o erosión alrededor de los asientos de las válvulas y las roscas de las bujías.

Paso 6: instale el nuevo cilindro

Instale el nuevo pistón en la biela, coloque nuevos anillos de seguridad (nunca reutilice los viejos, son componentes de seguridad de un solo uso) e instale los nuevos anillos del pistón como se especifica en el manual de servicio, con los espacios de los anillos escalonados en las posiciones que se muestran. Coloque la nueva junta de base seca o con una fina capa de sellador de juntas según las indicaciones del fabricante. Comprima los anillos con una herramienta compresora de anillos, luego baje el cilindro de repuesto hacia abajo sobre el pistón. Mantenga el orificio perfectamente alineado con el pistón mientras lo baja; forzarlo en ángulo romperá un anillo.

Paso 7: Vuelva a colocar la culata y apriete todos los sujetadores

Coloque una junta de culata nueva; nunca reutilice una junta de culata. Baje la cabeza con cuidado, enrosque todos los pernos de la cabeza a mano y luego apriételos en varias etapas siguiendo la secuencia del manual de servicio. La mayoría de los motores monocilíndricos aprietan los pernos de culata entre 25 y 45 Nm, según el tamaño de los pernos y el diseño del motor; Su manual especificará la cifra exacta. Después de apretar, vuelva a conectar el escape, los componentes del sistema de enfriamiento y las conexiones eléctricas. Rellene aceite y refrigerante.

Paso 8: Instalación del nuevo cilindro

Un cilindro de motocicleta nuevo requiere un período de rodaje adecuado para permitir que los anillos del pistón se asienten contra la pared del orificio. Durante los primeros 500 a 1.000 km, evite mantener altas revoluciones o acelerar a fondo. Varíe las velocidades del motor con frecuencia y cambie el aceite después de los primeros 100 a 200 km para eliminar las partículas metálicas producidas durante el asiento del anillo. Verifique si hay fugas después de los primeros viajes y vuelva a apretar los pernos de la cabeza después del primer ciclo de calor si su manual de servicio lo recomienda.

Reemplazo de un solo cilindro en una motocicleta de varios cilindros

En las motocicletas bicilíndricas en paralelo, de cuatro cilindros en línea o V-twin, técnicamente se reemplaza un cilindro entre varios, pero el proceso es más complicado debido a las limitaciones del empaque. En muchas motocicletas V-twin (común en motocicletas estilo crucero), los cilindros delantero y trasero son accesibles individualmente y se pueden quitar uno a la vez, lo que simplifica considerablemente el trabajo en comparación con un motor en línea donde los cilindros comparten una sola pieza.

En los motores de cuatro cilindros en línea, los cuatro cilindros suelen estar formados como un solo bloque en lugar de cilindros separados. En este diseño, no se puede reemplazar solo un cilindro de forma aislada: se debe quitar y reemplazar o reacondicionar todo el bloque. Este es un trabajo fundamentalmente diferente de reemplazar el cilindro individual en una motocicleta monocilíndrica o V-twin y requerirá mucha más mano de obra y costos.

Al reemplazar un cilindro en un V-twin o un diseño similar donde existen cilindros separados, vale la pena medir el diámetro del cilindro intacto al mismo tiempo. Si ambos cilindros están desgastados de manera similar, reemplazar solo uno puede dejar al segundo al borde de fallar en poco tiempo. lo que resulta en una segunda ronda de costos laborales. Muchos mecánicos experimentados recomiendan hacer ambas cosas al mismo tiempo si el kilometraje o el nivel de desgaste del cilindro intacto está cerca del límite de servicio.

Motocicletas monocilíndricas: por qué el trabajo de los cilindros es más accesible

Las motocicletas monocilíndricas tienen una larga reputación por su simplicidad mecánica y bajos costos de mantenimiento, y esto se extiende directamente al trabajo de los cilindros. Con un solo orificio con el que lidiar, el acceso es sencillo, las piezas son más fáciles de conseguir y el trabajo general requiere menos tiempo en el taller.

El servicio de válvulas en un motor monocilíndrico implica solo una culata, mientras que un V-twin requiere acceder a dos cabezas (delantera y trasera) y un cuatro paralelo requiere trabajar a través de cuatro válvulas como mínimo, a menudo ocho o dieciséis en total. Para un motociclista que tiene la intención de hacer su propio mantenimiento, reemplazar el cilindro de una motocicleta por una sola vez es la versión más manejable del trabajo.

Las piezas de repuesto para motocicletas monocilíndricas comunes (motos todoterreno de 250 cc a 450 cc, motocicletas individuales de cercanías en el rango de 125 cc a 300 cc y motocicletas individuales clásicas británicas y japonesas) están ampliamente disponibles a través de proveedores del mercado de repuestos. Los kits de pistones y anillos de marcas que se especializan en componentes de motores para deportes motorizados generalmente cubren una amplia gama de tamaños de orificio y ofrecen opciones tanto estándar como de gran tamaño, lo que hace que sea sencillo combinar un pistón nuevo con un cilindro rectificado o de reemplazo.

Errores comunes que se deben evitar durante el reemplazo del cilindro de una motocicleta

Incluso los mecánicos experimentados pueden cometer errores durante el trabajo de los cilindros que provocan fallas prematuras o daños al motor. Estos son los errores más importantes contra los que hay que protegerse:

• No medir el nuevo cilindro antes de la instalación. Incluso se debe medir un cilindro nuevo o remanufacturado para verificar que cumpla con las especificaciones antes de encender el motor. Las piezas OEM y de posventa no siempre están dentro de las tolerancias desde el primer momento.
• Reutilización de circlips. Los circlips del pasador del pistón son piezas de un solo uso. Un circlip usado que se suelta dentro del motor destruirá el orificio y el pistón en cuestión de segundos. Siempre coloque unos nuevos.
• Separación de anillo incorrecta. Compruebe el espacio entre los extremos de cada anillo de pistón en el orificio antes de montarlo. Si el espacio es demasiado pequeño, los extremos del anillo chocarán cuando el cilindro se caliente y se expanda, lo que provocará que el anillo se rompa o raye el orificio. Si es demasiado grande, la compresión será deficiente.
• Secuencia o valores de torque incorrectos. Existe una secuencia de torsión de los pernos de culata para distribuir la carga de sujeción de manera uniforme a través de la junta de culata. Saltarse la secuencia o apretar demasiado puede deformar la cabeza o aplastar la junta de manera desigual, lo que provoca que la junta de la cabeza se rompa poco después del reensamblaje.
• Restos en el cárter. Dejar el cárter abierto sin cubrirlo durante el trabajo invita a que caiga arena, material de junta o herrajes. Cualquier residuo que llegue a los conductos de aceite o al cigüeñal puede causar daños catastróficos en el extremo inferior.
• Saltarse el periodo de rodaje. Instalar un cilindro nuevo y conducir inmediatamente a toda velocidad evitará que los anillos se asienten correctamente y puede rayar el orificio nuevo dentro de las primeras horas de funcionamiento.

Reemplazo de cilindros versus cambio de motor: ¿Cuándo tiene más sentido reemplazar todo el motor?

A veces, la economía del reemplazo de cilindros se inclina a favor de simplemente adquirir un motor de reemplazo usado. Si el extremo inferior del motor (cigüeñal, cojinetes de biela, transmisión) también muestra desgaste, gastar varios cientos de dólares en el trabajo de los cilindros sólo para que el extremo inferior falle poco después no tiene sentido financiero.

Como punto de referencia general: si el costo del reemplazo del cilindro (piezas más mano de obra) se acerca o excede del 60 al 70 % del costo de un motor usado en buen estado, y el resto del motor no ha sido inspeccionado o reparado recientemente, vale la pena considerar el reemplazo de un motor usado. El atractivo de un cambio completo del motor es que usted sabe que todo su interior ha estado funcionando en conjunto y está en condiciones consistentes, mientras que una reparación específica del cilindro puede exponer otros problemas una vez que se abre el motor.

Dicho esto, un motor usado conlleva sus propias incógnitas. Sin una prueba de compresión, una prueba de fugas y un análisis de aceite en el motor donante antes de la compra, está cambiando un conjunto de incertidumbres por otro. Muchos motociclistas prefieren la transparencia de reparar un motor conocido con problemas diagnosticados en lugar de instalar una unidad usada con un historial desconocido.

¿Cuánto cuesta reemplazar el cilindro de una motocicleta?

El costo varía ampliamente según el tipo de cilindro, la marca y el modelo de la motocicleta, si se utilizan piezas OEM o de posventa y si el trabajo se realiza por cuenta propia o en un taller. La siguiente tabla proporciona rangos de costos realistas para los escenarios más comunes:

Para una motocicleta típica de un solo cilindro de tamaño pequeño a mediano, el costo total de un reemplazo de cilindro de bricolaje (incluido el nuevo cilindro, el kit de pistón, el juego de juntas y los nuevos anillos de seguridad) generalmente oscila entre $ 200 y $ 600 en piezas, dependiendo de si elige componentes OEM o de calidad del mercado de repuestos. La mano de obra del taller para el trabajo completo en un motor monocilíndrico suele durar de tres a seis horas, a tarifas que normalmente oscilan entre $80 y $130 por hora, lo que sitúa el costo solo de mano de obra en aproximadamente $240 a $780.

Elegir entre piezas de cilindros de motocicleta OEM y de posventa

Los cilindros OEM se fabrican con las mismas especificaciones que la pieza original y se ajustarán y funcionarán exactamente según lo diseñado. Para motocicletas de producción actual que aún están en garantía o para motocicletas de alto rendimiento donde las tolerancias son estrictas, el OEM es la opción más segura. El principal inconveniente es el precio: los cilindros OEM pueden ser significativamente más caros que las alternativas del mercado de repuestos y, para los modelos más antiguos o descontinuados, es posible que las piezas OEM ya no estén disponibles.

Los cilindros y kits de pistones del mercado de repuestos de proveedores acreditados de repuestos para deportes motorizados son una alternativa bien establecida y cubren una amplia gama de motocicletas. Para muchas bicicletas todoterreno y de uso diario de un solo cilindro, los kits de pistones del mercado de accesorios incluyen el pistón, los anillos, el pasador de muñeca, los anillos de seguridad y, a veces, el cilindro, a un precio significativamente más bajo que el OEM. La calidad varía entre las marcas del mercado de repuestos, por lo que vale la pena verificar que el proveedor tenga un historial con su motor específico antes de comprometerse con una compra.

Una nota práctica: cuando solicite un cilindro no original, verifique el diámetro del orificio, el patrón de los orificios para los pernos y la disposición de los puertos con el original, especialmente en motocicletas más antiguas o menos comunes donde pueden haber existido múltiples variantes de producción. El uso del número de pieza OEM como referencia al realizar un pedido del mercado de repuestos garantiza que recibirá un reemplazo directo en lugar de una pieza cercana pero no del todo compatible.
