Cómo ajustar el embrague en una motocicleta (guía paso a paso)

La respuesta corta: Cómo ajustar el embrague de una motocicleta

Ajustar el embrague en una motocicleta se reduce a establecer el juego libre correcto en la palanca, normalmente 2 a 3 mm de libre movimiento antes de sentir resistencia y asegurarse de que el cable o el sistema hidráulico esté correctamente tensado para que los discos del embrague se engranen y desengranen por completo. Cuando esto se hace correctamente, se obtiene una entrega de potencia suave, un compromiso predecible y sin resbalones ni arrastres. Si el ajuste se desvía aunque sea por un pequeño margen, afecta no sólo la comodidad de marcha sino también la salud a largo plazo del vehículo. cilindro de motocicleta y partes internas del motor.

La mayoría de las motocicletas utilizan un embrague accionado por cable o un embrague hidráulico. Los sistemas de cables son más comunes en bicicletas antiguas y de gama media y son totalmente ajustables a mano. Los sistemas hidráulicos, que se encuentran en muchas bicicletas deportivas y de aventura modernas, son en gran medida autoajustables, pero aún requieren inspecciones periódicas. Ambos tipos conectan la palanca a la canasta del embrague, que se encuentra cerca o sobre las cajas del motor, directamente relacionado con la salud y el rendimiento del conjunto del cilindro de la motocicleta.

Por qué el ajuste adecuado del embrague es más importante de lo que la mayoría de los ciclistas piensan

Muchos motociclistas tratan el ajuste del embrague como un elemento de mantenimiento menor, pero un ajuste incorrecto provoca una reacción en cadena de problemas mecánicos. Un embrague que arrastra (lo que significa que no se desacopla por completo) obliga a la transmisión a trabajar en contra de una transmisión parcialmente acoplada cada vez que cambia de marcha. Esto aumenta el desgaste de la caja de cambios, la canasta del embrague y las placas de fricción y, en casos más graves, crea una acumulación de calor que se irradia hacia el cilindro de la motocicleta.

Por el contrario, un embrague con demasiado juego libre puede patinar bajo carga. Cuando el embrague patina, las placas de fricción están parcialmente en contacto pero no completamente bloqueadas, lo que genera un enorme calor dentro del paquete del embrague. Ese calor no tiene adónde ir excepto al aceite del motor y a la carcasa circundante del motor. Los estudios sobre los patrones de desgaste del embrague muestran que El deslizamiento del embrague a altas RPM puede aumentar la temperatura local del aceite entre 20 y 35 °C. en comparación con las condiciones normales de funcionamiento: temperaturas lo suficientemente altas como para degradar la viscosidad del aceite y acelerar el desgaste de las paredes del cilindro y los anillos del pistón.

La conexión entre el estado del embrague y el cilindro de la motocicleta no es abstracta. El conjunto del embrague en la mayoría de los motores está bañado en aceite, lo que significa que el mismo aceite de motor que lubrica el cilindro y el pistón también circula a través del embrague. El aceite contaminado o sobrecalentado de un embrague patinador pasa directamente a través del sistema de lubricación, llega a la camisa del cilindro y contribuye al desgaste del orificio con el tiempo.

Herramientas y preparación antes de comenzar

Antes de ajustar el embrague, reúna algunos elementos básicos. Tener las herramientas adecuadas a mano evita interrupciones a mitad del trabajo y reduce el riesgo de dañar el hardware de ajuste.

• Un juego de llaves combinadas (normalmente de 8 mm, 10 mm o 12 mm según la bicicleta)
• Una regla o galga de espesores para medir el juego libre de la palanca.
• Alicates de punta fina para enrutar cables si es necesario
• Spray lubricante para cables para sistemas operados por cable
• El manual de servicio de su motocicleta para conocer las especificaciones específicas del modelo.
• Trapos o una bandeja de goteo si planea inspeccionar la tapa del embrague o el nivel de aceite

Realice siempre el ajuste del embrague con el motor frío o a temperatura de funcionamiento, según lo que especifique su manual de servicio. Algunos fabricantes recomiendan comprobar el juego libre cuando el motor está caliente porque la longitud del cable cambia ligeramente con el calor. Para la mayoría de las bicicletas estándar, es aceptable una verificación en frío para el ajuste inicial.

Coloque la bicicleta en su caballete central o en un caballete para mantenerla estable. Asegúrese de que la motocicleta esté en un terreno nivelado. Verifique el juego libre actual en la palanca antes de tocar cualquier cosa; esta línea de base le indica qué tan fuera de las especificaciones se encuentra actualmente el embrague y lo ayuda a comprender el rango de ajuste dentro del cual está trabajando.

Paso a paso: ajuste de un embrague operado por cable

Los sistemas de embrague por cable tienen dos puntos de ajuste: uno en la palanca cerca del manillar y otro en el extremo del motor donde el cable se encuentra con el mecanismo del embrague. Comience siempre con el ajustador del extremo de la palanca para correcciones menores y utilice el ajustador del extremo del motor para correcciones mayores o cuando el ajustador de la palanca haya alcanzado su límite.

Paso 1: comprueba el juego gratuito actual

Presione suavemente la palanca del embrague con la yema del dedo desde su posición de reposo. Mida la distancia que recorre la palanca antes de sentir una resistencia firme. La mayoría de los fabricantes especifican 2 a 3 milímetros , aunque algunas motos deportivas permiten hasta 5 mm y algunas clásicas especifican tan solo 1,5 mm. Consulte su manual de servicio para conocer la cifra exacta. Si la palanca tiene más de 5 mm o menos de 1,5 mm, es necesario realizar un ajuste.

Paso 2: use el ajustador de palanca para correcciones menores

Ubique el ajustador del cilindro en la percha de la palanca; es el accesorio cilíndrico por donde sale el cable de la carcasa de la palanca. Afloje la contratuerca (generalmente girándola en sentido antihorario). Para aumentar el juego libre, enrosque el ajustador hacia adentro (en el sentido de las agujas del reloj). Para disminuir el juego libre, enrósquelo hacia afuera (en sentido antihorario). Haga ajustes en pequeños incrementos, comprobando el juego libre después de cada cuarto de vuelta. Una vez satisfecho, apriete la contratuerca mientras sostiene el ajustador en su lugar.

Paso 3: use el ajustador del extremo del motor para correcciones más grandes

Si el ajustador de la palanca está completamente extendido o tocado fondo, reinícielo a la mitad de su rango y muévalo al ajustador del extremo del motor. Por lo general, se encuentra donde el cable se une con el brazo del embrague en la caja del motor, cerca de la base del cilindro de la motocicleta o la cubierta primaria. Afloje la contratuerca, haga el ajuste y vuelva a apretarla. Siga el mismo proceso de pequeños ajustes incrementales y vuelva a verificar el juego libre.

Paso 4: verificar el compromiso y la desvinculación

Arranque el motor y déjelo en ralentí. Tire completamente de la palanca del embrague y seleccione la primera marcha. La bicicleta no debe avanzar lentamente. Suelte la palanca lentamente; la bicicleta debería comenzar a moverse suavemente sin sacudidas ni resbalones. Si se arrastra con la palanca hacia adentro, el embrague se está arrastrando y necesita menos juego libre. Si se tambalea cuando se suelta, el compromiso es demasiado abrupto y se necesita más juego libre.

Paso 5: lubrique el cable

Mientras se pueda acceder al extremo del cable, aplique lubricante para cables para evitar que se deshilache y reducir el esfuerzo de la palanca. Un cable rígido o seco requiere más fuerza con los dedos para funcionar, lo que provoca fatiga en las manos en recorridos más largos. Un cable adecuadamente lubricado también responde de manera más consistente al ajuste fino, lo que ayuda a mantener un acoplamiento preciso del embrague en todo el rango de recorrido de la palanca.

Ajuste de un embrague hidráulico: lo que se puede y lo que no se puede hacer

Los sistemas de embrague hidráulico utilizan presión de fluido en lugar de un cable mecánico para transmitir la entrada de la palanca al embrague. Estos sistemas son en gran medida autoajustables porque el fluido es incompresible y mantiene una presión constante a medida que se desgasta el embrague. Sin embargo, todavía requieren atención y tienen puntos específicos de ajuste manual.

Ajuste del alcance de la palanca

La mayoría de las palancas hidráulicas tienen un ajustador de alcance: un pequeño dial o tornillo que acerca o aleja la palanca del manillar. Esto no cambia el punto de acoplamiento hidráulico real, pero afecta la ergonomía del ciclista y el posicionamiento de las manos. Colóquelo de modo que la palanca caiga naturalmente debajo de sus dedos cuando su mano esté relajada sobre la empuñadura.

Nivel y condición del líquido

El elemento de mantenimiento más crítico de un embrague hidráulico es el líquido. La mayoría de los sistemas utilizan líquido de frenos DOT 4. Verifique el nivel del depósito; debe estar entre las marcas MIN y MAX. El nivel bajo de líquido puede indicar una fuga en el cilindro maestro o esclavo, o simplemente puede reflejar el desgaste normal de las pastillas con el tiempo. El líquido del embrague hidráulico debe reemplazarse cada 2 años. independientemente de su apariencia, ya que absorbe la humedad con el tiempo, bajando su punto de ebullición y haciendo que la palanca se sienta esponjosa.

Sangrando el sistema

Si la palanca se siente esponjosa o el acoplamiento no es consistente, ha entrado aire en la línea hidráulica. Purgue el sistema usando la boquilla de purga en el cilindro esclavo, que generalmente se encuentra en la caja del motor cerca de la tapa del embrague. Conecte una manguera de purga, abra la tetina y bombee lentamente la palanca hasta que no aparezcan burbujas de aire en el líquido expulsado. Vuelva a llenar el depósito según sea necesario y cierre la tetina antes de que se seque el depósito.

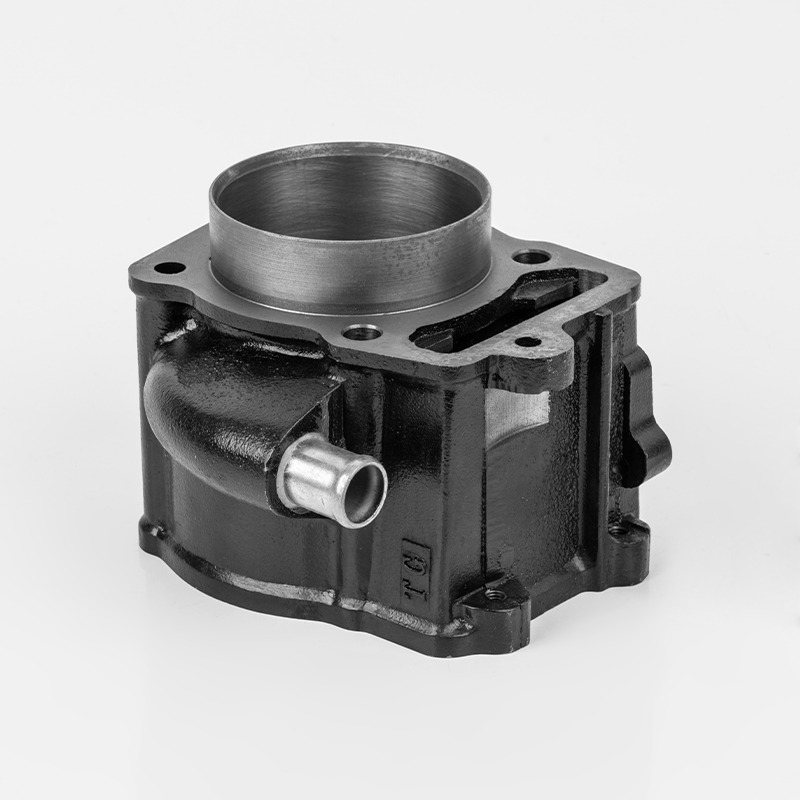

Cómo se conecta el cilindro de la motocicleta con el rendimiento del embrague

El cilindro de la motocicleta es el núcleo de la producción de potencia del motor y su condición influye directamente en cómo se comporta el embrague en condiciones de conducción reales. Cuando el conjunto de cilindro y pistón está en buen estado, el motor produce pulsos de torque suaves y uniformes que el embrague puede manejar limpiamente. Cuando la salud del cilindro se deteriora, la entrega de potencia se vuelve desigual e incluso un embrague perfectamente ajustado puede parecer inconsistente.

Las paredes desgastadas de los cilindros de las motocicletas permiten la fuga: los gases de combustión se escapan más allá de los anillos del pistón hacia el cárter. Esto contamina el aceite del motor con partículas de carbón y subproductos de la combustión. Dado que el paquete de embrague se encuentra en el mismo suministro de aceite en los motores de embrague húmedo, el aceite contaminado afecta directamente el rendimiento de la placa de fricción. Las placas de fricción pueden vibrar, deslizarse o agarrarse de forma impredecible a pesar del ajuste correcto de la palanca.

Una prueba de compresión del cilindro de la motocicleta proporciona un diagnóstico rápido. Los cilindros sanos suelen leer 150 a 200 psi dependiendo del diseño del motor. Una lectura inferior a 120 psi sugiere un desgaste del anillo o del orificio que puede estar ya contaminando el aceite. Si busca problemas persistentes en el embrague que no responden al ajuste, una verificación de la compresión del cilindro de la motocicleta es el siguiente paso lógico de diagnóstico.

La emisión de calor del cilindro de la motocicleta también afecta al comportamiento del embrague. En los motores enfriados por aire, la conducción prolongada a baja velocidad en climas cálidos hace que las carcasas del motor alcancen temperaturas muy altas, lo que a su vez calienta la canasta del embrague y las placas de fricción. Las placas de fricción calientes se expanden ligeramente, lo que reduce la holgura entre las placas y puede causar resistencia al embrague incluso cuando el ajuste del cable está dentro de las especificaciones. Es por eso que algunos manuales de servicio brindan diferentes especificaciones de juego libre para estados de motor frío y caliente.

Errores comunes en el ajuste del embrague y cómo evitarlos

Ignorar el ajustador del extremo del motor

Muchos motociclistas solo usan el ajustador de palanca y lo llevan hasta el final de su rango sin tocar el ajustador del extremo del motor. Cuando el ajustador de la palanca está al máximo, el cable se asienta en un ángulo no ideal, lo que aumenta la fricción en la carcasa y provoca una sensación inconsistente. Restablezca el ajustador de la palanca a la posición media y afloje el extremo del motor para obtener el mejor resultado.

Establecer muy poco juego libre

A veces, los ciclistas eliminan por completo el juego libre, pensando que un cable más apretado significa un embrague con mayor capacidad de respuesta. En la práctica, un juego libre cero significa que el embrague nunca se acopla por completo, lo que provoca un deslizamiento constante y un rápido desgaste de la placa de fricción. Un embrague sin juego libre en un compartimento del motor caliente puede comenzar a patinar a los pocos minutos de una conducción agresiva, generando suficiente calor para decolorar las placas de fricción de forma permanente.

No volver a verificar después de un viaje de prueba

El estiramiento del cable es real. Un cable recién ajustado puede asentarse después de sus primeros kilómetros de uso, aumentando ligeramente el juego libre. Haga siempre una prueba corta de al menos 10 a 15 minutos, luego vuelva a verificar el juego libre y ajústelo si es necesario. Esto es especialmente importante en cables nuevos o recién lubricados.

Olvidar el efecto de posición del manillar

Cuando el manillar se gira hasta el tope en cualquier dirección, el recorrido del cable cambia ligeramente de longitud. Verifique el juego libre con las barras en el centro, luego gire hasta el tope en ambas direcciones y confirme que el juego libre de la palanca no cambia dramáticamente. Si se aprieta mucho en el bloqueo total, el cable es demasiado corto o está mal encaminado y puede causar resistencia al embrague en curvas cerradas, un problema de seguridad grave a bajas velocidades.

Usar el aceite incorrecto después del trabajo del embrague

Si abrió la tapa del embrague durante la inspección o el ajuste interno, usar aceite con modificadores de fricción al volver a ensamblar es un error grave. Muchos aceites para automóviles contienen modificadores de fricción que provocan el deslizamiento del embrague húmedo. Utilice siempre aceite con la etiqueta MA o MA2 (JASO MA/MA2), que están específicamente formulados para ser compatibles con embragues húmedos. Esto también se aplica al suministro de aceite compartido del cilindro de la motocicleta.

Intervalos de ajuste del embrague: con qué frecuencia debe comprobarlo

No existe un intervalo universal único, pero las siguientes pautas cubren la mayoría de los escenarios de conducción. Ajústelo con más frecuencia si realiza viajes intensos con paradas y arranques, días de pista o conducción todoterreno.

Señales de que el ajuste por sí solo no es suficiente

A veces los problemas del embrague van más allá de la tensión del cable o el juego libre. Si ajustó correctamente el embrague y los síntomas persisten, las siguientes condiciones pueden requerir trabajo interno más allá de un simple ajuste.

Placas de fricción desgastadas

Las placas de fricción tienen una especificación de espesor mínimo. Cuando se usan por debajo de este umbral, no pueden transmitir el torque de manera confiable, independientemente del ajuste del cable. Un conjunto de discos de fricción desgastados también cambia la geometría del paquete de embrague, lo que significa que el recorrido de la palanca ya no se corresponde correctamente con las posiciones de acoplamiento y desacoplamiento. El espesor de la placa de fricción se mide con un pie de rey. La mayoría de los platos originales son 2,9 a 3,1 mm nuevo , con un límite de servicio de alrededor de 2,6 mm, una diferencia invisible a la vista pero significativa en función.

Placas de acero deformadas

Las placas de acero (también llamadas placas impulsoras) que se entrelazan con las placas de fricción pueden deformarse por la exposición al calor. Una placa deformada crea una fuerza de sujeción desigual en todo el conjunto del embrague, lo que provoca vibraciones y un acoplamiento inconsistente. Esto a menudo se siente como una vibración o un pulso a través de la palanca al soltarla desde un tope. La deformación se verifica colocando cada placa sobre una superficie plana y verificando si hay espacios con una galga de espesores; cualquier espacio superior a 0,1 mm generalmente justifica su reemplazo.

Resortes de embrague débiles o rotos

Los resortes del embrague proporcionan la fuerza de sujeción que mantiene juntas las placas de fricción y de acero. Los resortes débiles no pueden generar suficiente fuerza de sujeción, lo que provoca deslizamiento bajo una fuerte aceleración. La mayoría de los motores utilizan de cuatro a seis resortes y deben reemplazarse en conjunto cuando alguno de ellos esté por debajo del límite de servicio. La longitud libre del resorte es la medida clave: un resorte comprimido por debajo de las especificaciones no puede generar la fuerza de sujeción nominal incluso cuando está completamente atornillado.

Contaminación del aceite del cilindro de motocicleta

Como se mencionó anteriormente, las fugas del cilindro de una motocicleta desgastada pueden contaminar el aceite del motor con residuos de combustión, alterando sus características de fricción. Si el análisis del aceite revela un contenido elevado de carbono o silicio (el silicio es un marcador de que los gases de combustión pasan por alto los anillos), la causa principal es la condición del cilindro de la motocicleta, no el embrague en sí. En este escenario, incluso las placas de fricción nuevas no funcionarán correctamente hasta que se reacondicione el diámetro del cilindro o se reemplacen los anillos del pistón.

Ajuste del embrague en tipos específicos de motocicletas

Las diferentes categorías de motocicletas tienen diferentes configuraciones de embrague y el proceso de ajuste varía en detalle incluso si los principios subyacentes siguen siendo los mismos.

Bicicletas deportivas

Las motos deportivas de alto rendimiento suelen utilizar un embrague antirrebote (también llamado limitador de par inverso). Este diseño permite que el embrague patine parcialmente durante cambios descendentes agresivos, evitando el bloqueo de la rueda trasera. El proceso de ajuste de la palanca y el cable es idéntico al de un embrague húmedo estándar, pero los conjuntos de embrague antirrebote también tienen un mecanismo de leva interno que requiere una inspección por separado. El juego libre en las bicicletas deportivas a veces se ajusta más (alrededor de 1,5 a 2 mm) porque la posición de la mano del ciclista sobre las barras con clip proporciona un apalancamiento diferente en comparación con las bicicletas estándar.

Bicicletas de crucero y de turismo

Los cruceros de mayor cilindrada, particularmente los diseños V-twin, a menudo usan un embrague seco o un embrague húmedo operado por cable con un tirón de palanca relativamente largo. El cilindro de motocicleta de estos motores produce un par elevado a bajas RPM, lo que supone una carga significativa para el embrague a bajas velocidades. Las especificaciones de juego libre tienden a ser ligeramente mayores (a menudo de 3 a 4 mm) para garantizar un desacoplamiento total cuando se tira de la palanca. Algunos modelos más antiguos de Harley-Davidson y Moto Guzzi utilizan un embrague seco que funciona de manera diferente a los sistemas de embrague húmedo y tiene su propio procedimiento de ajuste en el cubo del embrague.

Bicicletas duales deportivas y de aventura

Estas bicicletas se utilizan en una amplia gama de condiciones y, a menudo, funcionan con sistemas hidráulicos y de cable, según el fabricante. La capacidad de ajuste de la palanca es fundamental para la conducción todoterreno, donde la protección de las manos puede alterar el alcance efectivo de la palanca. Las motos de aventura que circulan por terrenos técnicos de baja velocidad trabajan con fuerza el embrague, esencialmente utilizando la palanca como sustituto del acelerador para la gestión del par. Esto exige controles de juego muy frecuentes y una inspección más regular de los discos de fricción que las motos de carretera con la misma cilindrada.

Bicicletas de pequeña cilindrada y de cercanías

Las bicicletas en el rango de 125 cc a 300 cc con cilindros de motocicleta más pequeños suelen tener mecanismos de embrague más ligeros que permiten desajustes menores. Sin embargo, debido a que estas bicicletas suelen ser utilizadas por conductores más nuevos en tráfico urbano intenso, el embrague experimenta una enorme cantidad de ciclos de activación y desactivación. Comprobar y ajustar el juego libre del embrague cada 1.500 km es un estándar práctico para los viajeros urbanos de esta categoría.

Referencia rápida: Síntomas y soluciones de ajuste del embrague

Revisiones finales y cuidado del embrague a largo plazo

Después de cada sesión de ajuste, realice las siguientes comprobaciones finales antes de considerar el trabajo completo:

• Confirme que todas las contratuercas estén completamente apretadas: una contratuerca floja permitirá que el ajustador se salga de su posición debido a la vibración en unos pocos kilómetros.
• Compruebe que el cable esté correctamente asentado en su alojamiento y que no esté retorcido o atrapado por carenados o componentes del bastidor.
• Verifique el funcionamiento de la palanca en todo el rango de dirección, verificando si el cable está atascado en el punto de bloqueo a bloqueo.
• Verifique el nivel y la condición del aceite del motor: el nivel de aceite sucio o bajo afecta directamente el comportamiento de la placa de fricción del embrague húmedo
• Si el motor no ha tenido un cambio de aceite reciente, cámbielo antes de evaluar el comportamiento del embrague; el aceite viejo pierde sus características de fricción y puede simular problemas de ajuste del embrague.

A largo plazo, lo mejor que puede hacer un ciclista para prolongar la longevidad del embrague es desarrollar hábitos de acoplamiento suaves. Utilizar el embrague en tránsito a baja velocidad (mantener la palanca en la zona de fricción durante períodos prolongados) es el factor que más contribuye al desgaste de la placa de fricción. Cuando se combina con un cilindro de motocicleta en buen estado y aceite limpio, un embrague correctamente ajustado en la mayoría de las bicicletas modernas debería durar entre 30.000 y 60.000 kilómetros antes de que sea necesario el reemplazo interno.

Mantenga un pequeño registro de sus ajustes: registre la fecha, la lectura del odómetro y cuántas vueltas dio en el ajustador. Con el tiempo, estos datos muestran la tasa de estiramiento del cable y desgaste de la placa de fricción, lo que le advierte con anticipación que se acerca un trabajo interno. Toma treinta segundos anotarlo y puede ahorrar cientos de dólares en costos de reparación inesperados.
