¿Cuánto tiempo lleva reconstruir un cilindro? Guía completa

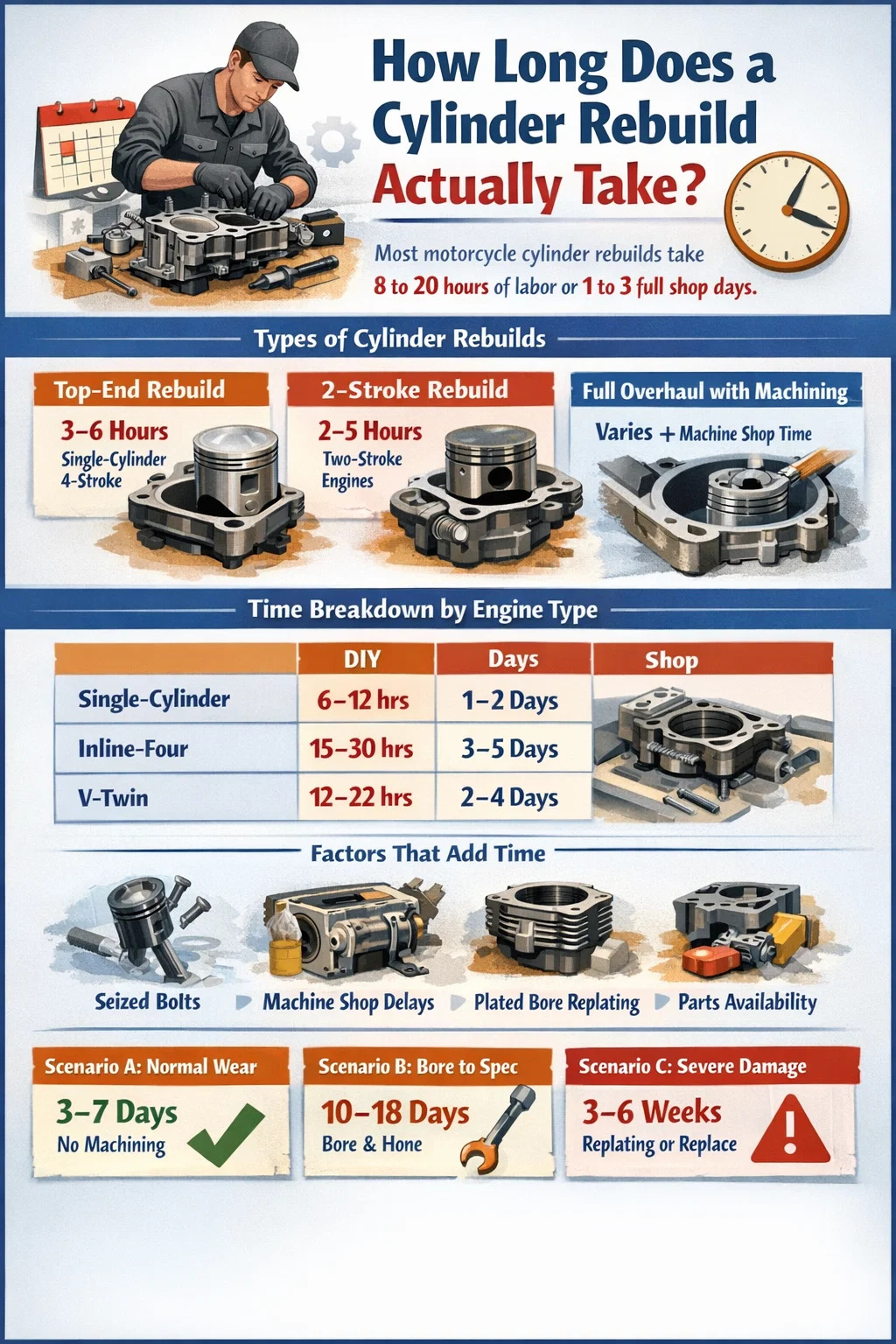

¿Cuánto tiempo lleva realmente la reconstrucción de un cilindro?

Para la mayoría cilindro de motocicleta reconstrucciones, debe planificar 8 a 20 horas de trabajo si está haciendo el trabajo usted mismo o aproximadamente 1 a 3 días completos de tienda si el trabajo se entrega a un mecánico profesional. Ese rango es amplio a propósito: el tiempo real depende en gran medida del tipo de motor, la condición del cilindro, si se necesita trabajo en el taller mecánico y la disponibilidad de piezas.

De manera realista, un motor de motocicleta monocilíndrico simple con un desgaste mínimo y piezas fácilmente disponibles puede volver a funcionar en un fin de semana. Una motocicleta deportiva de varios cilindros con orificios dañados, superficies deformadas y pistones OEM pendientes de pedido podría alargar el trabajo a dos o tres semanas una vez que se tiene en cuenta la espera en el taller de maquinaria y el envío de piezas.

Antes de entrar en detalles, comprenda que el tiempo de desgarro físico y el tiempo total del calendario son dos números muy diferentes. Las horas de mecánico miden el trabajo práctico. El tiempo calendario incluye colas de mecanizado, tiempos de entrega de piezas y tiempo de secado de selladores de juntas. Ambos son importantes a la hora de planificar cuánto tiempo estará fuera de servicio tu bicicleta.

¿Qué se considera reconstrucción del cilindro de una motocicleta?

El término "reconstrucción de cilindros" se utiliza de manera vaga y el alcance del trabajo cambia drásticamente el tiempo estimado. Antes de poder estimar cuánto tiempo llevará un trabajo, es necesario definir exactamente qué se está haciendo.

Reconstrucción de gama alta

Este es el tipo más común. Una reconstrucción de alto nivel en un cilindro de motocicleta implica quitar la culata, inspeccionar y reemplazar el pistón y los anillos, verificar el desgaste del orificio del cilindro y volver a ensamblar todo con juntas y sellos nuevos. En un motor monocilíndrico de cuatro tiempos como un Honda CRF450 o un Kawasaki KLX300, un mecánico experimentado puede completar un trabajo de gama alta. 3 a 6 horas una vez que todas las piezas estén en el banco.

Reconstrucción del cilindro de dos tiempos

Los cilindros de motocicletas de dos tiempos, comunes en motos de motocross, máquinas antiguas y motos de calle de menor cilindrada, son estructuralmente más simples, pero a menudo requieren un trabajo más preciso alrededor de los puertos y el revestimiento. La reconstrucción de un extremo superior de dos tiempos generalmente requiere 2 a 5 horas para los trabajos de desmontaje y montaje. Sin embargo, si el Nikasil o el cromado están desgastados, el cilindro debe enviarse para rechapar o reemplazarse por completo, agregando días o semanas al cronograma.

Revisión completa del cilindro, incluido el mecanizado

Cuando un orificio está deformado, rayado o más allá del límite de servicio, se requiere trabajo en el taller mecánico. Esto incluye perforar el cilindro hasta lograr un diámetro de gran tamaño y pulir las paredes hasta obtener el acabado superficial correcto. La mayoría de los talleres mecánicos realizan un trabajo de perforación de un solo cilindro de motocicleta en 2 a 5 días hábiles , aunque las tiendas con mucha actividad o las dimensiones de cilindros poco comunes pueden llevar ese tiempo a entre 7 y 10 días. Agregue ese tiempo de espera además de las horas de desmontaje y reensamblaje.

Desglose del tiempo por tipo de motor de motocicleta

La configuración del motor es uno de los factores más importantes en el tiempo total de reconstrucción. Más cilindros significa más piezas, más juntas, más secuencias de torsión y más complicaciones potenciales.

Estas cifras suponen una reconstrucción estándar de gama alta con pistones, anillos, juntas y sellos de válvula nuevos, cuando corresponda. No tienen en cuenta sujetadores atascados, roscas dañadas, pernos de cabeza pelados u otras complicaciones que fácilmente pueden agregar de 2 a 6 horas a cualquier trabajo.

Paso a paso: qué sucede durante la reconstrucción del cilindro de una motocicleta

Comprender cada fase del proceso le ayuda a estimar el tiempo con mayor precisión y evitar sorpresas durante el trabajo. A continuación se ofrece un recorrido realista de lo que implica la reconstrucción típica de un cilindro de motocicleta.

Fase 1: Diagnóstico e inspección antes del desmontaje

Antes de que se suelte un solo perno, una prueba de compresión y una prueba de fuga revelarán hasta qué punto se ha deteriorado el cilindro. Una lectura de compresión por debajo de 120 psi en un motor típico de cuatro tiempos de 250 cc a 500 cc sugiere desgaste de los anillos del pistón. Una prueba de fuga que muestra más del 15% al ​​20% de puntos de fuga hacia anillos, válvulas o ambos. Esta fase de diagnóstico toma 30 a 60 minutos y ahorra horas de conjeturas más adelante.

Fase 2: Extracción o acceso al motor

Algunas motocicletas permiten el acceso a la parte superior sin quitar el motor del bastidor. Muchas bicicletas de enduro y trail monocilíndricas, por ejemplo, te permiten tirar de la culata y la jarra mientras el motor permanece montado. Otras, en particular las deportivas de cuatro cilindros en línea y algunas V-twin, requieren un tirón completo del motor antes de poder acceder al cilindro correctamente. El desmontaje del motor por sí solo en una CBR600RR o máquina similar requiere 2 a 4 horas por sí solo.

Fase 3: Extracción y desmontaje de la culata

Quitar la culata requiere drenar el refrigerante en los motores refrigerados por líquido, desconectar los tensores de la cadena de levas, tirar de las ruedas dentadas de las levas y aflojar los pernos de la culata en la secuencia correcta. Una culata monocilíndrica puede desprenderse en 45 a 90 minutos . Una culata de cuatro cilindros con levas dobles en cabeza y 20 o más pernos de culata tardará de 2 a 3 horas.

Fase 4: Extracción de cilindros y pistones

Una vez que se retira la culata, la jarra del cilindro se levanta del cárter. El pasador del pistón se extrae y el pistón se separa de la biela. Esta parte del trabajo generalmente toma 30 a 60 minutos por cilindro. Se debe tener cuidado para proteger la abertura del cárter de los residuos mientras el cilindro de la motocicleta está fuera del motor.

Fase 5: Medición y Evaluación

Con el cilindro desnudo, el diámetro del orificio se mide en múltiples puntos usando un calibre de calibre o un calibre telescópico y un micrómetro. Las lecturas de conicidad y falta de redondez determinan si un simple bruñido restaurará la superficie o si es necesario un trabajo de diámetro completo. La mayoría de los fabricantes especifican un límite de servicio de 0,05 a 0,10 mm de desgaste antes de que sea necesario taladrar. Esta fase de medición dura de 30 a 45 minutos y dicta todo lo que sigue.

Fase 6: Trabajo de taller mecánico (si es necesario)

Si el orificio necesita mecanizado, el cilindro se lleva a un taller mecánico. Los incrementos de gran tamaño estándar suelen ser de 0,25 mm, 0,50 mm y 1,00 mm con respecto al stock. El taller de mecanizado perfora el cilindro hasta alcanzar el nuevo diámetro y lo pule para lograr el patrón de rayado correcto para el asiento del anillo. Un trabajo sencillo de perforar y pulir en un taller competente cuesta $60 a $150 para un solo cilindro de motocicleta y suele estar listo en 2 a 5 días hábiles. Durante este período de espera, puede limpiar piezas, conseguir pistones nuevos y preparar el cabezal para volver a ensamblarlo.

Fase 7: Trabajo de culata

Mientras el cilindro está fuera o en el banco, la cabeza llama la atención. Se verifican las holguras de las válvulas, se inspeccionan los asientos de las válvulas y se verifica que la superficie de la cabeza no esté deformada con una regla y una galga de espesores. Una superficie de cabeza deformada de más de 0,05 mm normalmente necesita repavimentación. Si se reemplazan o lapean válvulas, agregue otras 2 a 4 horas a la parte del trabajo del trabajo del cabezal.

Fase 8: abastecimiento de piezas y plazos de entrega

La disponibilidad de piezas suele ser el mayor retraso en la reconstrucción del cilindro de una motocicleta. Los pistones OEM para los modelos de producción actuales generalmente están disponibles en un plazo de 3 a 7 días hábiles en un distribuidor. Las opciones del mercado de accesorios de marcas como Wiseco, JE Pistons o Vertex suelen estar disponibles y pueden enviarse el mismo día. Para modelos más antiguos o descontinuados, las piezas pueden tomar 2 a 6 semanas abastecerse, especialmente de proveedores extranjeros. Solicitar piezas antes del desmontaje (una vez que haya confirmado lo que necesita la bicicleta) reduce significativamente el tiempo calendario.

Fase 9: Reensamblaje

El reensamblaje generalmente toma 60 a 80 por ciento del tiempo de desmontaje, pero exige más cuidado. Se deben comprobar y escalonar correctamente las holguras de los anillos. La orientación del pistón debe coincidir con las marcas direccionales de la corona. Las secuencias de torsión para los pernos de cabeza deben seguir exactamente las especificaciones del fabricante, generalmente trabajando en un patrón en espiral desde el centro hacia afuera en dos o tres etapas. En una cabeza de aluminio, un exceso de torsión, incluso de un 10 por ciento, puede provocar deformaciones o roturas de las roscas.

Fase 10: rodaje y reapriete

Después del reensamblaje, un cilindro de motocicleta recién reconstruido necesita un período de rodaje adecuado. La mayoría de los fabricantes recomiendan 500 a 1000 millas de carga variada, evitando altas RPM sostenidas durante los primeros ciclos de calor. Muchos constructores experimentados también vuelven a apretar los pernos de culata después del primer ciclo de calor, una vez que el motor ha alcanzado la temperatura de funcionamiento y se ha enfriado nuevamente, para compensar la compresión de la junta y el asentamiento de la expansión térmica. Esta fase de asentamiento no es un momento desgarrador, pero es parte del proceso de reconstrucción completo.

Factores que hacen que la reconstrucción de un cilindro demore más

Varias variables constantemente empujan el tiempo de reconstrucción más allá de la estimación inicial. Conocerlos de antemano le permitirá planificar en consecuencia.

• Elementos de sujeción agarrotados o corroídos: Los pernos de cabeza que no se han quitado en años a menudo se atascan en las roscas de aluminio. La extracción puede llevar horas y, en el peor de los casos, se debe instalar un inserto helicoidal después de perforar un perno roto. Presupuesta de 2 a 5 horas adicionales si el motor es viejo o no recibió mantenimiento con compuesto antiagarrotamiento.
• Paredes del cilindro rayadas: Las marcas verticales profundas causadas por un cojinete giratorio o una válvula caída requieren perforar mucho más allá de los incrementos de tamaño estándar o adquirir un cilindro de reemplazo por completo. Esto puede agregar de 1 a 2 semanas al proyecto.
• Daños en el orificio enchapado o en Nikasil: Muchos cilindros de motocicletas modernas utilizan un orificio con revestimiento duro en lugar de un revestimiento de hierro fundido. Estos no pueden aburrirse convencionalmente. Deben rechaparse, revestirse con un inserto de hierro fundido o reemplazarse. Los servicios de reemplazo generalmente toman 2 a 4 semanas y cuesta entre 150 y 400 dólares.
• Daño oculto descubierto durante la reconstrucción: Una biela doblada, un cojinete de biela desgastado o un daño en el cigüeñal encontrado después de separar el extremo superior ampliarán el alcance de la reconstrucción de un cilindro a una reconstrucción completa del motor. Esto puede multiplicar varias veces el tiempo y el coste.
• Piezas OEM no disponibles: Los modelos descontinuados donde ya no se fabrican pistones y juntas originales requieren una fabricación personalizada o una investigación de sustitución en el mercado de accesorios. Este proceso de abastecimiento por sí solo puede llevar días.
• Constructor de bricolaje por primera vez: Un reconstructor por primera vez que sigue cuidadosamente un manual de servicio normalmente tardará de 2 a 3 veces más que un mecánico experimentado en el mismo trabajo. Esto no es una crítica: es simplemente la realidad de aprender mientras se trabaja. Considere esto honestamente en su cronograma.

Cómo la condición del cilindro afecta el tiempo total de reconstrucción

El estado físico del cilindro de la motocicleta cuando lo abres es la variable más importante en toda la línea de tiempo. Tres escenarios cubren la mayoría de las situaciones.

Escenario A: Desgaste normal, no requiere mecanizado

El diámetro interior está dentro de las especificaciones. Las paredes muestran un desgaste menor de rayado pero sin rayas. Todo lo que se necesita es un pulido ligero para restaurar el acabado de la superficie y nuevos anillos, pistones y juntas. Este es el resultado más rápido. Tiempo total calendario: 3 a 7 días , principalmente esperando piezas.

Escenario B: Perforación fuera de especificación, se necesita trabajo de máquina estándar

Las mediciones muestran que el orificio se ha desgastado más allá del límite de servicio. Se requiere un trabajo de perforación y pulido, junto con un pistón de gran tamaño. El cilindro pasa de 3 a 7 días en el taller mecánico. Tiempo total calendario: 10 a 18 días en la mayoría de los casos.

Escenario C: Daños graves, se requiere rechapado o reemplazo

Rayaduras profundas, daños en los rodamientos girados o fallas en el orificio chapado. Se requieren servicios de reemplazo de placas, abastecimiento de reemplazo de cilindros o instalación de manguitos. Tiempo total calendario: 3 a 6 semanas es realista. Este escenario es más común con cilindros de motocicletas de dos tiempos que funcionan sin suficiente premezcla de aceite o con una válvula de potencia defectuosa.

Bricolaje versus tienda profesional: comparación de tiempos

Elegir entre una reconstrucción de bricolaje y llevar la bicicleta a un taller cambia no solo el costo sino también el cronograma y el tipo de espera involucrada.

Cuando usted mismo reconstruye el cilindro de una motocicleta, usted tiene el control del cronograma. Puede trabajar por las tardes y los fines de semana, pedir piezas de forma proactiva y moverse rápidamente una vez que el taller mecánico le devuelva el cilindro. La desventaja es que cada incógnita suma tiempo porque vas aprendiendo sobre la marcha y los errores significan volver a desmontar. Un perno de cabeza pelada en un trabajo de bricolaje podría agregar un fin de semana completo al proyecto.

Un taller de motocicletas profesional completa el trabajo práctico más rápido, a menudo en una cuarta parte del tiempo que tarda un aficionado al bricolaje intermedio. Pero las tiendas tienen colas. Durante la temporada alta de conducción, muchas tiendas independientes están reservadas. 2 a 4 semanas fuera sólo para subir tu bicicleta a un ascensor. Un trabajo que le toma a un técnico 8 horas completar puede permanecer 3 semanas antes de que comiencen esas 8 horas.

Si el tiempo del calendario es su principal preocupación, el bricolaje con piezas reservadas a menudo supera al taller, especialmente para reconstrucciones sencillas de un solo cilindro. Si las preocupaciones sobre la precisión técnica o la garantía son más importantes, vale la pena esperar por la tienda.

Herramientas y preparación que reducen el tiempo de reconstrucción

Los mecánicos que reconstruyen cilindros de motocicletas regularmente terminan más rápido no solo por su experiencia, sino también por su preparación. Las herramientas y la configuración adecuadas reducen los problemas, los errores y la repetición del trabajo.

• Llave dinamométrica: Esencial para tornillos de cabeza. El uso de una llave dinamométrica tipo clic según las especificaciones del fabricante evita daños por exceso de torsión y retrasos en el reapriete.
• Compresor de anillo: Acelera la instalación del pistón de una lucha de 20 minutos a una operación de 3 minutos. Un compresor barato que no encaja bien cuesta más tiempo del que ahorra.
• Juego de calibre y micrómetro: Una medición precisa evita enviar el cilindro al taller mecánico dos veces. Alquilar estas herramientas en una tienda de repuestos para automóviles no cuesta nada y ahorra días.
• Compresor de resorte de válvula: Si se reemplazan o lapean válvulas, un compresor de resorte de válvula adecuado elimina el riesgo de que se caigan los collares y se pierdan componentes en el compartimiento del motor.
• Lavadora de piezas o limpiador ultrasónico: Limpie las piezas antes de medir y antes de volver a ensamblarlas. La suciedad y el material viejo de las juntas provocan mediciones engañosas y fallos de sellado.
• Manual de servicio OEM: No sólo útil, sino esencial. Las especificaciones de torque, los límites de espacio libre y las secuencias de ensamblaje en el manual del OEM son la fuente de datos más confiable para la reconstrucción de cualquier cilindro de motocicleta específico. Las guías de terceros y las publicaciones en foros suelen contener errores.

Dedicar 2 horas a preparar su espacio de trabajo, reunir herramientas y leer las secciones relevantes del manual de servicio antes de comenzar el trabajo ahorra constantemente más tiempo que esas 2 horas.

Intervalos de reconstrucción: ¿Cuándo es realmente necesario reconstruir un cilindro de motocicleta?

Saber cuándo es necesario realizar una reconstrucción le ayuda a planificar con antelación en lugar de reaccionar ante un motor averiado. Los intervalos de reconstrucción varían significativamente según el caso de uso.

En lugar de adivinar, tire de la cabeza y mida. Una prueba de compresión que cae más del 10% al 15% de las especificaciones del fabricante, o una prueba de fuga que muestra más del 20% de fuga, es una señal confiable de que el cilindro de la motocicleta necesita atención antes de que ocurra una falla total.

Consideraciones de costos que afectan la forma en que planifica la reconstrucción

El costo y el tiempo están interconectados en la reconstrucción de un cilindro de motocicleta. Los presupuestos más altos a menudo permiten una entrega más rápida: envío de piezas al día siguiente, servicio prioritario del taller de maquinaria o pago a un taller profesional para que se encargue de todo.

Un kit básico de bricolaje de alta gama para una motocicleta monocilíndrica común (pistón, anillos, pasador de muñeca, anillos de seguridad y juego completo de juntas) normalmente cuesta $80 a $250 dependiendo de la marca y de si elige OEM o mercado de repuestos. Agregue el trabajo de perforación y pulido y el costo total de piezas y mecanizado alcanza entre $ 200 y $ 450. Además de eso, la mano de obra profesional cuesta entre $ 90 y $ 150 por hora, con 5 a 10 horas facturadas, lo que permite una reconstrucción completa del taller. $650 a $1,800 para un motor monocilíndrico.

Para motos deportivas de cuatro cilindros en línea, las reconstrucciones profesionales completas de cilindros con mecanizado pueden alcanzar $2,500 a $5,000 una vez que se cuentan las piezas, la mano de obra y el trabajo de la máquina. Este es el rango en el que los conductores suelen sopesar si una reconstrucción tiene sentido financiero o buscar un motor usado con poco kilometraje.

Presupuestar un adicional 20 a 30 por ciento más allá de su estimación inicial de piezas es una regla general confiable. Los elementos inesperados (una cabeza deformada, un perno de escape atascado, una cadena de levas desgastada) se descubren después del desmontaje, no antes.

Cronogramas realistas para ejemplos específicos de motocicletas

Las estimaciones abstractas son útiles, pero los ejemplos específicos comunican la realidad con mayor claridad. Así es como se desarrolla la línea de tiempo en tres escenarios comunes de reconstrucción de cilindros de motocicletas.

Bicicleta de motocross Honda CRF450R: reconstrucción de mantenimiento regular

La CRF450R está diseñada para un servicio frecuente de alta gama. Un conductor experimentado con herramientas a mano y piezas ya solicitadas puede completar esta reconstrucción del cilindro de motocicleta en un dia . El desmontaje tarda de 2 a 3 horas, la inspección y medición 30 minutos, el pistón y los anillos nuevos se colocan durante la tarde y la bicicleta vuelve a estar montada por la noche. Si es necesario pedir piezas, agregue de 3 a 5 días hábiles para el envío. No se requiere mecanizado en una reconstrucción oportuna.

Kawasaki Ninja 650: orificio desgastado por mantenimiento descuidado

Un gemelo paralelo con orificios medidos con una desviación de 0,08 mm después de 55.000 km de cambios de aceite poco frecuentes. Ambos cilindros necesitan ser perforados con un sobredimensionamiento de 0,25 mm. El desmontaje del motor lleva medio día. Los cilindros van al taller mecánico para 4 a 6 días hábiles . Los pistones de gran tamaño se obtienen de un proveedor de posventa en 5 días. El reensamblaje lleva un día completo. Tiempo total del calendario: aproximadamente 12 a 16 días .

Yamaha YZ250 de dos tiempos: orificio marcado por falta de aceite

Marcación vertical profunda visible a simple vista. El orificio recubierto de Nikasil no se puede mecanizar de forma convencional. El cilindro se envía a un especialista en rechapado. Replating cambio de rumbo: 3 semanas . Nuevo pistón OEM disponible en stock. El desmontaje y montaje suman entre 4 y 6 horas de trabajo práctico. Tiempo total del calendario: aproximadamente 25 a 30 días , determinado casi en su totalidad por la cola de reemplazo.

Cómo acortar el cronograma de reconstrucción total

Si volver a poner la motocicleta en la carretera rápidamente es una prioridad, existen estrategias legítimas que comprimen el tiempo total del calendario sin recortar la calidad.

1. Ordene las piezas antes del desmontaje. Una vez que una prueba de compresión o una prueba de fugas confirme lo que se necesita, solicite las piezas de inmediato. Para cuando se desmonta y mide el motor, es posible que las piezas ya estén en tránsito.
2. Llame al taller mecánico antes de dejar el cilindro. Pregunte sobre los tiempos de espera actuales y si hay programación prioritaria disponible. Algunos talleres pueden pulir y pulir el cilindro de una motocicleta en 24 horas por un modesto recargo.
3. Mantenga el resto de la bicicleta accesible mientras espera. Mientras el cilindro está en el taller, aproveche el tiempo para limpiar el marco, reemplazar los consumibles, inspeccionar la cadena y las ruedas dentadas y dar servicio al filtro de aire. El tiempo de inactividad por reconstrucción se convierte en tiempo de mantenimiento productivo.
4. Considere un cilindro de repuesto prefabricado. Para motores de motocicletas comunes, hay cilindros remanufacturados completos disponibles de proveedores como Cilindros Works o ProX. Estos eliminan por completo el tiempo de espera del mecanizado: el cilindro de repuesto llega listo para instalar con un nuevo orificio y, a veces, con un kit de pistón incluido.
5. Tenga un manual de servicio abierto antes de comenzar. Detenerse a mitad del desmontaje para buscar especificaciones de torque o secuencia de ensamblaje cuesta de 30 a 90 minutos por interrupción. Leer las secciones relevantes con anticipación evita esto por completo.
