¿Cómo saber si tiene un cilindro muerto?

Lo que realmente significa un cilindro muerto

Un cilindro muerto es aquel que no dispara, lo que significa que no se produce combustión dentro de esa cámara durante el ciclo normal del motor. En una motocicleta, esto es un problema grave porque la mayoría de las motos funcionan con dos, tres o cuatro cilindros, y perder incluso uno reduce drásticamente la potencia efectiva. En un gemelo paralelo, la capacidad se reduce inmediatamente al 50%. En una moto deportiva de cuatro cilindros, pierdes el 25% de tu potencia y el motor funcionará con un carácter muy áspero y desigual que sentirás en todo el chasis.

La respuesta más directa: si su motocicleta funciona con dificultad, tiene una potencia notablemente reducida, huele a combustible sin quemar o falla en ralentí y bajo carga, existe una gran posibilidad de que uno de sus cilindros haya dejado de disparar. Este artículo le explica todos los métodos para confirmarlo, qué lo causa y cómo resolverlo.

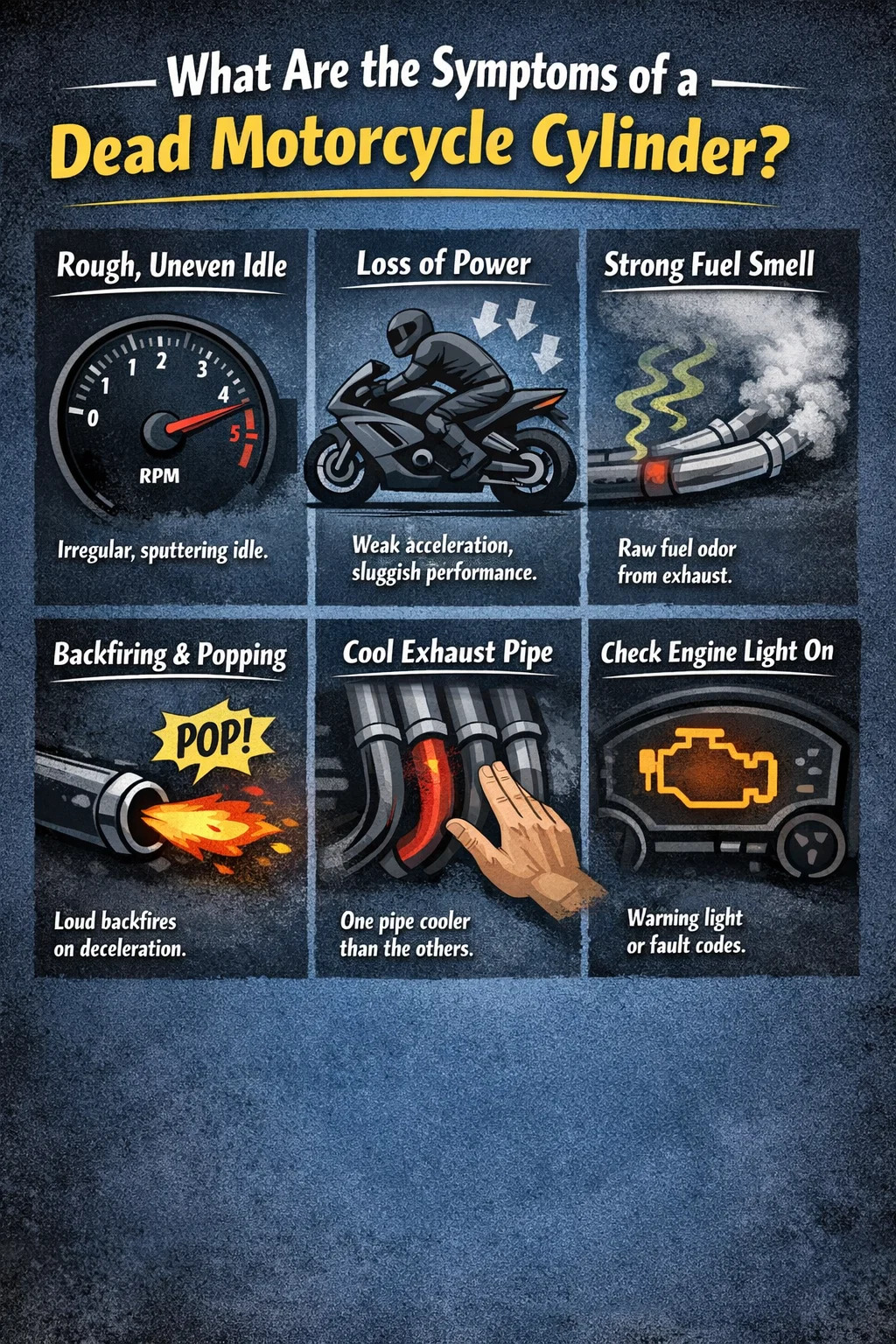

Los síntomas más obvios de un muerto Cilindro de motocicleta

Antes de sacar cualquier herramienta, tus sentidos normalmente te darán las primeras pistas. Los motociclistas que conocen bien su motocicleta a menudo detectan un problema dentro de los primeros minutos después de arrancar el motor. Estos son los síntomas que apuntan más directamente a un cilindro que ha dejado de funcionar.

Ralentí áspero y desigual

Un motor multicilíndrico en buen estado funciona en ralentí con un ritmo constante. Cuando un cilindro se sale, el motor desarrolla un ritmo irregular y lento. En una motocicleta de cuatro cilindros, esto suena como un aleteo o un ralentí pulsante en lugar del suave ronroneo que normalmente se esperaría. En una bicilíndrica, la moto puede temblar más de lo habitual y la nota del escape sonará claramente apagada: más un resoplido de un solo cilindro que el característico golpe de una bicilíndrica.

Pérdida significativa de energía

Si su bicicleta de repente se siente lenta, tiene dificultades para acelerar a velocidades de autopista o se atasca bajo carga, un cilindro que no dispara es el principal sospechoso. Un motor de cuatro cilindros en línea de 600 cc que produce alrededor de 110 caballos de fuerza en los cuatro cilindros se sentirá notablemente más débil cuando funcione con tres. Es posible que aún puedas conducir, pero la respuesta del acelerador se sentirá plana y el tirón máximo desaparecerá.

Fuerte olor a combustible crudo procedente del escape

Cuando un cilindro no dispara, la mezcla de aire y combustible es empujada a través de la cámara de combustión y sale por el escape sin quemarse. Esto produce un olor a combustible crudo muy notable en el tubo de escape. En algunos casos, es posible que incluso vea una pequeña cantidad de humo negro o note residuos de combustible alrededor de la salida de escape del cilindro afectado en una configuración de escape múltiple.

Salir por la culata o hacer estallar

El combustible no quemado que ingresa al sistema de escape puede encenderse aguas abajo, provocando explosiones o estallidos, especialmente al desacelerar. Si bien es normal que se produzcan algunos chasquidos al desacelerar en bicicletas con un mapa pobre, los chasquidos constantes combinados con los otros síntomas aquí son un fuerte indicador de un problema con el cilindro.

Un tubo de escape notablemente más frío que los demás

Esta es una de las comprobaciones físicas más fiables que puedes realizar en una motocicleta con escapes múltiples. Después de hacer funcionar el motor durante unos minutos, con cuidado, sin tocar, coloque la mano cerca de cada cabezal de escape. En un cilindro en funcionamiento, la tubería estará demasiado caliente para acercarse. El tubo de escape de un cilindro muerto estará significativamente más frío, a veces apenas caliente, porque la combustión no genera calor. En motos con un sistema de escape 4 en 1, esta prueba funciona mejor en los tubos colectores individuales cerca del motor.

Verifique la luz del motor o los códigos de falla

Las motocicletas modernas con inyección de combustible y diagnóstico a bordo a menudo arrojan un código de falla de encendido o una falla específica del cilindro cuando un cilindro deja de contribuir a la combustión. Si la luz de advertencia del tablero está encendida, conecte una herramienta de diagnóstico o use el modo de autodiagnóstico de la motocicleta (disponible en muchos modelos de Yamaha, Honda, Kawasaki y BMW) para leer los códigos almacenados antes de hacer cualquier otra cosa.

Pruebas de diagnóstico paso a paso para confirmar un cilindro muerto

Sospechar de un cilindro muerto y confirmarlo son dos cosas diferentes. Utilice las siguientes pruebas en orden: van desde comprobaciones simples y no invasivas hasta comprobaciones mecánicas más complejas.

Prueba 1: prueba de extracción de bujías

Con el motor en marcha (o inmediatamente después de apagarlo), retire la tapa de la bujía de un cilindro a la vez. En un cilindro en buen estado, desconectar la tapa de la bujía provocará una caída inmediata y notable en las RPM del motor y un aumento de la aspereza: el motor protestará. Si se quita una tapa del cilindro sospechoso y el comportamiento del motor no cambia en absoluto, ese cilindro ya no estaba contribuyendo en nada. Este es un método rápido y sin herramientas que funciona de manera confiable en bicicletas con carburador y con inyección de combustible más antiguas.

Precaución: En las motocicletas modernas con inyección de combustible, hacer esto puede generar códigos de falla. Siempre verifique si su modelo específico admite este tipo de pruebas en vivo antes de continuar.

Prueba 2: Inspección de bujías

Retire la bujía del cilindro sospechoso y examínelo cuidadosamente. Un enchufe que se ha disparado correctamente mostrará un color tostado claro o gris en el electrodo. Una bujía de un cilindro muerto o que falla se verá muy diferente:

• Mojado con combustible: indica que el combustible llega al cilindro pero no se enciende.
• Negro y hollín: indica una mezcla rica o un fallo de encendido
• Blanco o con ampollas: indica sobrecalentamiento, posiblemente debido a una condición pobre o un problema de enfriamiento
• Aislante agrietado o electrodo dañado: el enchufe ha fallado
• Contaminación con aceite: el aceite ingresa a la cámara de combustión y ensucia la bujía.

Intente cambiar la bujía sospechosa por una bujía en buen estado de otro cilindro o una nueva. Si el cilindro dispara normalmente después, la bujía fue su problema. Si la falla de encendido se mueve a otro cilindro después de cambiar las bujías, habrás confirmado que la bujía está defectuosa, no algo más profundo.

Prueba 3: prueba de chispa

Retire la bujía, vuelva a conectarla a su tapa y conecte a tierra el cuerpo de la bujía contra el bloque o bastidor del motor. Arranque el motor (no lo arranque) y esté atento a una chispa azul fuerte. Una chispa naranja débil, una chispa intermitente o ninguna chispa indica un problema de encendido, ya sea en la bujía, en la bobina o en el cableado. Una chispa saludable debe ser de color blanco azulado brillante y consistente con cada rotación de la manivela.

Prueba 4: Prueba de compresión

Si se confirma la chispa pero el cilindro aún no dispara, el siguiente paso es una prueba de compresión. Retire la bujía, enrosque un medidor de compresión en el orificio de la bujía y haga girar el motor varias veces. Un cilindro de motocicleta en buen estado normalmente produce entre 150 y 200 psi , aunque esto varía según el diseño del motor. Compare la lectura con las especificaciones del fabricante para su modelo.

• Una lectura por debajo de la especificación en más de un 10 % a un 15 % sugiere desgaste del anillo o de la válvula.
• Una lectura cercana a cero indica una falla catastrófica: una junta de culata rota, una válvula quemada o anillos muy desgastados.
• Los cilindros en el mismo motor deben leer dentro de aproximadamente el 10% entre sí.

Prueba 5: prueba de fuga

Una prueba de fuga brinda información más específica que una prueba de compresión. Con el pistón en el punto muerto superior de la carrera de compresión, se alimenta aire presurizado al cilindro. Luego escuchas por dónde se escapa el aire. El silbido del aire proveniente del carburador o del cuerpo del acelerador indica un problema con la válvula de admisión. El aire que sale de los puntos de escape indica un problema en la válvula de escape. Las burbujas en el depósito de refrigerante sugieren una junta de culata rota. El aire que sale del respiradero del cárter apunta a anillos de pistón desgastados. Un porcentaje de fuga inferior al 5% es excelente; Más del 20% significa que el cilindro necesita mucha atención.

Prueba 6: Verificación del suministro de combustible (motocicletas con inyección de combustible)

Si se confirma que tanto la chispa como la compresión son buenas, el problema puede estar en el suministro de combustible. En bicicletas con inyección de combustible, use una herramienta de diagnóstico para verificar si el inyector del cilindro sospechoso recibe una señal de pulso y se abre correctamente. Un inyector obstruido, atascado o cerrado o que no recibe su señal de disparo dará como resultado un cilindro que nunca recibe combustible y, por lo tanto, nunca dispara.

Causas fundamentales comunes de un cilindro de motocicleta muerto

Una vez que haya confirmado un cilindro muerto, comprender la causa es la diferencia entre una solución rápida y una reconstrucción completa del motor. Estos son los culpables más comunes, clasificados aproximadamente del más al menos común en situaciones de conducción cotidianas.

Fallo de la bujía

Esta es la causa más común y más fácil de solucionar. Las bujías tienen una vida útil finita. La mayoría de los fabricantes recomiendan el reemplazo cada 8,000 a 16,000 millas, según el tipo de bujía (cobre, iridio o platino). Las bujías pueden fallar prematuramente debido a contaminación por aceite, rango de calor incorrecto o un defecto de fabricación. La solución es simplemente reemplazar el enchufe, una reparación que cuesta menos de $20 en la mayoría de los casos y toma menos de 30 minutos en la mayoría de las motocicletas.

Fallo de la bobina de encendido

Cada cilindro (o par de cilindros, según el diseño) tiene una bobina que genera el pulso de alto voltaje necesario para encender la bujía. Cuando falla una bobina, el cilindro al que sirve no recibe chispa. La falla de la bobina es más común en bicicletas de alto kilometraje o en aquellas que han estado expuestas a la humedad. Puede probar la resistencia de una bobina con un multímetro; compare la lectura con las especificaciones de su manual de servicio. Si está fuera de rango, reemplace la bobina.

Jet de carburador o inyector de combustible obstruidos

En las motocicletas con carburador, un surtidor principal o un surtidor piloto bloqueado en un carburador puede dejar sin combustible a un cilindro mientras los demás funcionan normalmente. Esto es especialmente común en bicicletas que han sido almacenadas con combustible en los carbohidratos: el combustible mezclado con etanol deja un residuo de barniz gomoso que puede bloquear pasajes muy pequeños. En las motocicletas con inyección de combustible, un inyector obstruido o con falla eléctrica tiene el mismo efecto. La limpieza del inyector con un limpiador ultrasónico o de enjuague específico a menudo resuelve el problema sin un reemplazo completo.

Problemas de válvulas

Las válvulas de escape quemadas son un modo de falla conocido en motocicletas que han funcionado con poca carga durante períodos prolongados o en motores donde no se mantuvieron las holguras de las válvulas. Una válvula quemada no puede sellar la cámara de combustión adecuadamente y la compresión cae drásticamente, a veces hasta casi cero en ese cilindro. Una válvula atascada en apertura tiene un efecto similar. Este tipo de reparación requiere tirar de la culata, lo que en la mayoría de las motocicletas es un trabajo de un día completo como mínimo.

Junta de cabeza soplada

Una junta de culata defectuosa permite que se escapen los gases de combustión, lo que reduce la presión del cilindro. Dependiendo de dónde falle la junta, también puede permitir que entre refrigerante a la cámara de combustión (busque humo blanco en el escape y una apariencia lechosa en el aceite). Una falla en la junta de culata es un modo de falla relativamente poco común en motores de motocicletas con un mantenimiento adecuado. , pero ocurre, particularmente en bicicletas de inducción forzada, aquellas que se han sobrecalentado o en modelos más antiguos de alto kilometraje.

Anillos de pistón o diámetro interior del cilindro desgastados

En kilometrajes muy altos (generalmente más de 50 000 a 80 000 millas en la mayoría de los motores de motocicletas, aunque esto varía significativamente según el tipo de motor y el historial de mantenimiento), los anillos de pistón pueden desgastarse hasta el punto en que ya no sellan contra el orificio del cilindro. Esto provoca una baja compresión y permite que el aceite entre en la cámara de combustión. Una bujía contaminada con aceite es un síntoma. Este es el escenario de reparación más costoso y generalmente requiere una reconstrucción completa del motor o, como mínimo, una revisión de alto nivel.

Cómo la cantidad de cilindros afecta los síntomas que notará

Los síntomas de un cilindro de motocicleta muerto no son idénticos en todas las configuraciones del motor. La cantidad de cilindros y su disposición cambian la notoriedad y la gravedad del problema.

Motocicletas monocilíndricas

En un motor monocilíndrico, no existe el "cilindro muerto" en el sentido de varios cilindros: si un cilindro no arranca, la moto simplemente no funcionará en absoluto. No estará inactivo, no se moverá. Por lo tanto, este proceso de diagnóstico se convierte más en una investigación de "por qué no arranca" que en un ejercicio de comparación de cilindros.

Motocicletas bicilíndricas en paralelo y bicilíndricas en V

En un gemelo, un cilindro muerto reduce a la mitad los eventos de disparo. El motor seguirá funcionando, apenas, pero la aspereza es grave e inconfundible. Un gemelo paralelo como una Kawasaki Z650 o una Yamaha MT-07 se sentirá drásticamente falto de potencia y vibrará mucho. Un V-twin como un Harley-Davidson o Ducati V2 que funciona con un solo cilindro producirá un ralentí muy irregular que es casi imposible pasar por alto. En un gemelo, un cilindro muerto generalmente se siente inmediatamente y hace que la conducción normal sea casi imposible.

Motocicletas de tres cilindros

En triples como el Triumph Street Triple o el Yamaha MT-09, perder un cilindro te reduce a dos tercios de su capacidad. El motor seguirá funcionando razonablemente bien a RPM bajas y medias, pero se sentirá plano en la parte superior del rango de revoluciones. La nota del escape cambiará del característico sonido triple a algo más irregular. Debido a que el motor todavía funciona con cierto grado de normalidad, algunos conductores pueden inicialmente atribuir el cambio a un problema de sintonización o mapeo en lugar de un problema mecánico.

Motocicletas de cuatro cilindros

En los motores de cuatro cilindros en línea (Honda CBR600RR, Suzuki GSX-R1000, Kawasaki ZX-10R), un solo cilindro muerto todavía te deja con el 75% de la capacidad del motor. A bajas velocidades y con un ligero acelerador, la bicicleta puede parecer casi normal para un ciclista que no conoce bien su máquina. Bajo una aceleración fuerte, la falta de una entrega de potencia suave y el cambio en el sonido del escape lo delatarán. En las motos deportivas con cuerpos de acelerador individuales, un cuerpo de acelerador atascado y cerrado puede imitar perfectamente un cilindro muerto y debe revisarse en las primeras etapas del proceso de diagnóstico.

¿Es seguro viajar con un cilindro muerto?

La respuesta corta es: no, no como el transporte normal, y cuanto más lo haga, más daño corre el riesgo de causar. Esto es lo que realmente sucede cuando continúas conduciendo con un cilindro muerto.

• El combustible no quemado lava las paredes del cilindro: El combustible crudo actúa como solvente y elimina la película de aceite del orificio del cilindro, acelerando el desgaste de los anillos y la superficie del orificio.
• Daño del convertidor catalítico: En las bicicletas equipadas con un convertidor catalítico, un flujo continuo de hidrocarburos no quemados puede sobrecalentarse y destruir el convertidor, convirtiendo un simple reemplazo de bujía en una reparación del escape mucho más costosa.
• Mayor carga en los cilindros restantes: Los cilindros de trabajo compensan el muerto, funcionando bajo una carga relativa más alta, lo que acelera el desgaste de esos componentes con el tiempo.
• Reducción de la estabilidad de frenado y manejo: La aspereza y la vibración de un motor que funciona con cilindros reducidos pueden afectar el comportamiento del chasis, especialmente a bajas velocidades y en las curvas.
• Riesgo de incendio: El combustible no quemado acumulado en el sistema de escape puede inflamarse. Si bien es dramática, esta es una posibilidad real en bicicletas con cabezales que se calientan mucho.

Si está lejos de casa cuando se desarrolla el problema, es razonable conducir con cuidado a baja velocidad hasta un punto de parada seguro. Pero trátelo como una situación de avería: sáquelo de la carretera e investigue lo antes posible.

Medidas preventivas para evitar un cilindro muerto

La mayoría de las situaciones de cilindros muertos se pueden prevenir. Rara vez aparecen sin previo aviso; por lo general, las señales de advertencia simplemente se pasan por alto. Esto es lo que logra el mantenimiento regular en términos de salud del cilindro.

Cumpla con los intervalos de servicio de las bujías

Esta única acción previene la mayoría de los eventos de cilindro muerto. Consulte su manual de servicio para conocer el intervalo recomendado. Las bujías de cobre estándar generalmente necesitan ser reemplazadas cada 8,000 a 10,000 millas. Las bujías de iridio o platino a menudo pueden recorrer entre 16 000 y 25 000 millas. Cuando reemplace las bujías, inspeccione visualmente cada una; le dicen mucho sobre lo que sucede dentro de cada cilindro.

Verifique las holguras de las válvulas en el intervalo recomendado

Las holguras estrechas de las válvulas son una de las principales causas de válvulas quemadas. A medida que las válvulas se desgastan y se asientan más profundamente en la cabeza, las holguras se reducen. Si la holgura de la válvula llega a cero, la válvula no puede cerrarse completamente, la compresión cae y la cara expuesta de la válvula queda expuesta directamente al calor de la combustión, lo que provoca una rápida quema de la válvula. La mayoría de los fabricantes especifican comprobaciones de la holgura de las válvulas cada 12 000 a 24 000 millas. , aunque este intervalo varía significativamente según el motor. No se salte este artículo de servicio.

Utilice combustible de calidad y evite el almacenamiento a largo plazo sin preparación

Los combustibles mezclados con etanol se degradan más rápido que la gasolina pura y dejan depósitos en los conductos del combustible. Si almacena su motocicleta por más de 30 días, drene completamente los carburadores o use un estabilizador de combustible de calidad. Esto evita la acumulación de barniz que obstruye los surtidores y los inyectores, una de las razones más comunes por las que un cilindro específico deja de recibir combustible después del almacenamiento.

Preste atención a los cambios en el sonido y la sensación

El sistema de alerta temprana más eficaz es tu propia atención a cómo circula la bicicleta. Cualquier cambio en la calidad del ralentí, el sonido del escape, el carácter de la vibración o la respuesta del acelerador merece una investigación en lugar de ser ignorado. Un cilindro que comienza a fallar de manera intermitente a menudo dará semanas de advertencia antes de que se apague por completo. Detectarlo a tiempo simplifica la reparación.

No ignores las luces de advertencia

Las motocicletas modernas con diagnóstico a bordo señalan tempranamente fallas en el encendido y el suministro de combustible. Una luz de verificación del motor que se tapa con cinta adhesiva y se ignora puede ser la primera señal de que un inyector comienza a fallar o una bobina comienza a debilitarse; ambos resultados eventualmente resultarán en un cilindro muerto. Obtenga códigos de falla leídos con una herramienta de diagnóstico adecuada, sin conjeturas.

Cuándo llevarlo a un profesional

No todas las situaciones de cilindro muerto son una reparación de bricolaje. La decisión sobre cuándo arreglarlo usted mismo o cuándo visitar un taller depende de dónde está el fallo.

• Cuídate tú mismo: reemplazo de bujías, inspección básica de la tapa de la bujía, verificación visual de la bobina, limpieza del recipiente del flotador del carburador en diseños de carbohidratos accesibles
• Considere la ayuda profesional: Reemplazo de bobinas de encendido en motores de cuatro cilindros en línea herméticamente empaquetados, extracción y limpieza de inyectores, lectura e interpretación de códigos de falla en sistemas complejos de ECU.
• Trabajo profesional requerido: ajustes de válvulas, reemplazo de juntas de culata, reacondicionamiento de asientos de válvulas, medición y bruñido del diámetro interior del cilindro, reconstrucciones completas de gama alta

Si su prueba de compresión muestra una lectura inferior a 100 PSI en un cilindro cuya especificación es de 170 a 185 PSI, el problema es mecánico y profundo. Ninguna cantidad de cambio de bujías o limpieza de inyectores arreglará una válvula que está quemada o una junta de culata que ha fallado. En ese momento, la elección es entre una reconstrucción profesional o conseguir un motor de reemplazo.

El costo total de reparar un cilindro muerto varía enormemente — desde alrededor de $10 a $30 por un reemplazo de bujía hasta $800 a $2500 o más por un trabajo en la cabeza de una motocicleta de varios cilindros en un taller de buena reputación. Un diagnóstico preciso antes de comprometerse con las piezas o la mano de obra es la inversión más importante que puede realizar al inicio de este proceso.
